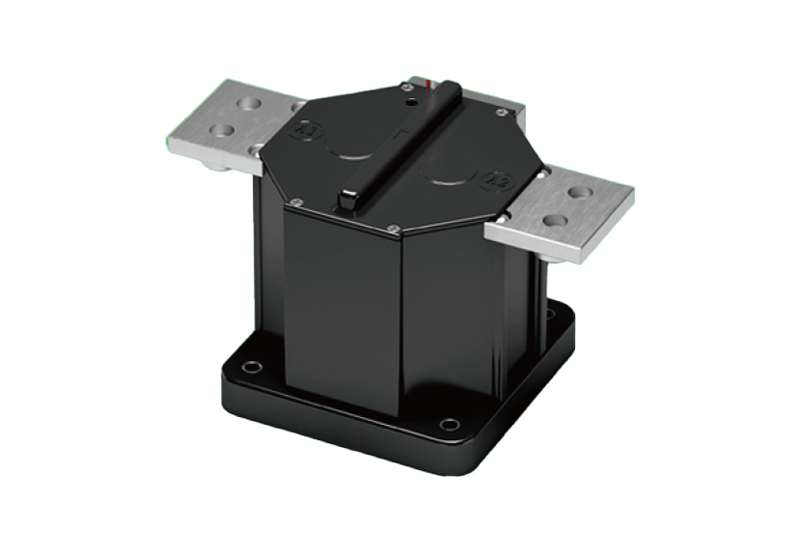

产品参数
项目 | 参数 | |
主触点形式 | SPST-NO | |
辅助触点 | SPST-NO(可选结构) | |
| 接触电阻：≤100mΩ | ||
负载电压 | 12-1000Vdc | |
负载电流 | 1-1200A | |
4000A 320Vdc | ||
主触点接触电阻（初始） | ≤0.2mΩ (at 1200A) | |
吸合时间 (at 20℃) | 100ms Max. | |
触点弹跳时间 (at 20℃) | 7ms Max. | |
释放时间 (at 20℃，含灭弧时间) | 50ms Max. | |
机械寿命 (0.5s:0.5s) | 10万次 | |
电寿命 | 见曲线图 | |
带电能力 | 见曲线图 | |
主触点和外壳、主触点和辅助触点、 | 初始状态: 100MΩ 1000Vdc | |
| 测试后:50MΩ 1000Vdc | ||
冲击耐受电压 (初始) | 主触点间 1mA/1min.(海平面) | AC 3500 Vrms/1mA/1min.(海平面) |
| 主触点与线圈间 1mA/1min.(海平面) | AC 3500 Vrms/1mA/1min.(海平面) | |
机械性能 | 冲击 | 10G，11ms 1/2 正弦波;触头无1us的转移和10us的抖动。 |
| 振动 | 10G，10-500HZ，正弦振动; 触头无1us的转移和10us的抖动。 | |
使用与贮存条件 | 环境温度 | -40 ~ +85℃ |
| 湿度 | 5 ~ 95% RH. | |
海拔高度 | ≤4000m | |
重量 | 约3050g | |
